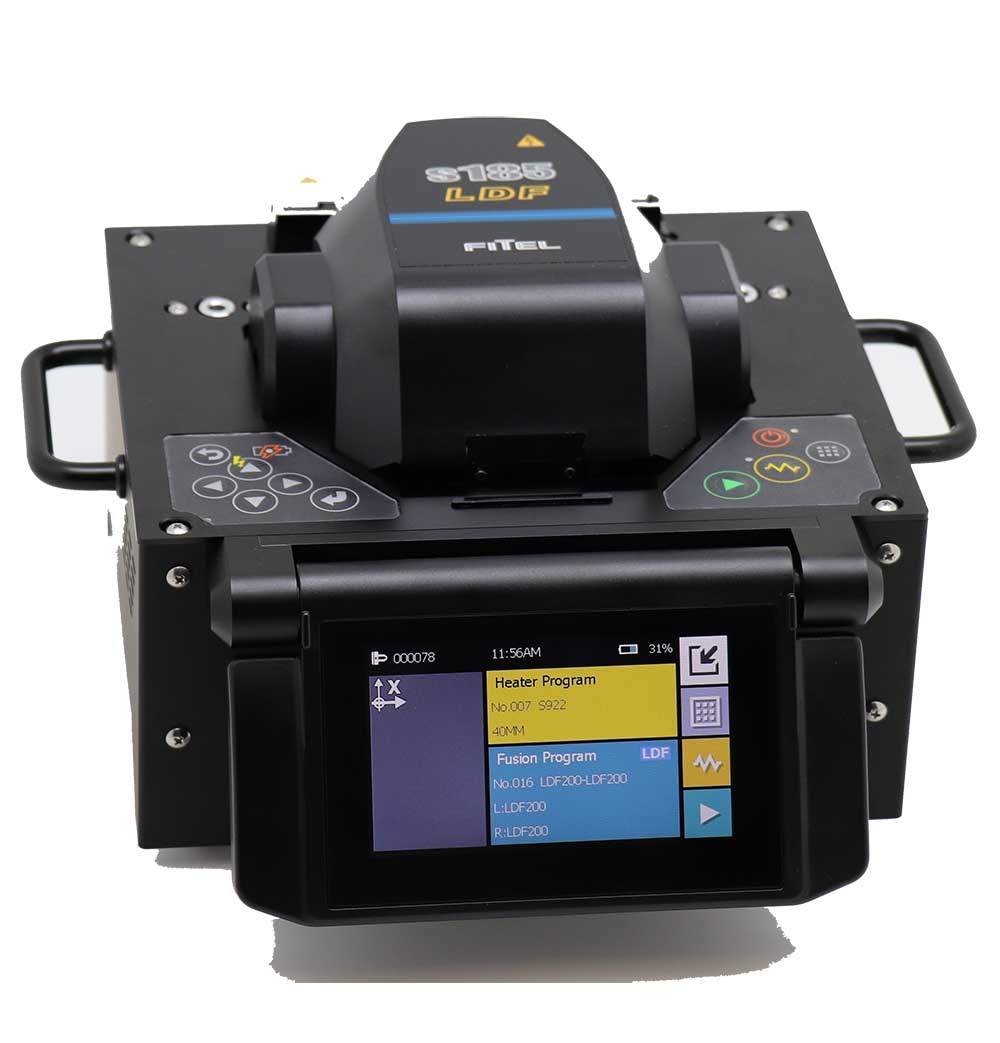

高端大芯径光纤熔接机S185LDF/PMLDF

※熔接LDF/PMLDF光纤,最大直径500μm

※超低损耗

※结构紧凑

※高容量内置电池 (可选)

※触摸屏

※平滑设计的光纤压脚避免光纤损伤

※通过 Wi-Fi 实现远程控制

古河 S185LDF / S185PMLDF高端光纤熔接机,熔接光纤直径可达500μm,低损耗,内置电池;是专门针对于光纤激光器设计的一款功能强大,结构紧凑的熔接机。新式光纤对准设计实现更低损耗熔接,新式光纤压脚设计大大减少对光纤的物理损伤,重量轻便于携带。


技术参数

描述

S185LDF

S185PMLDF

光纤类型

SM, MM, DS, NZDS, High-Index, EDF, LDF

SM, MM, DS, NZDS, High-Index, EDF, LDF, PMF

包层直径

80 - 500μm

涂覆直径

160 to 2000μm (压包层)

160 to 900μm (压涂覆层)

160 to 1300μm (压包层)

160 to 900μm (压涂覆层)

切割长度

3 to 5mm (压涂覆层)8 to 11mm (压包层)

典型损耗

SM(ITU-T G652): 0.014dB

典型消光比

---

PANDA: -36.8dB(偏转角度: 0.6)

回波损耗

>60dB

典型熔接时间

15s (SM压包层)

15s (S压包层)/40s (PANDA压包层)

拉力测试

1.96N

热缩管长度

10 - 60mm

典型加热时间

35s (S922:40mm )

熔接程序

Max.200

加热程序

Max.100

熔接数据储存

Max. 1000,可储存熔接图像

放大倍数

104X, 278X or 556X

尺寸

210W x 180D x 150H mm

重量(不含电池)

4.5kg

4.75kg

显示器

4.3”触摸彩屏

数据输出

USB2.0 type A: 1个;USB2.0 mini B: 1

电池 (可选)

典型60次 熔接/ 加热

操作温度

0 - 40°C

储存温度

-40 - 60°C

湿度

0 - 90%

电源

AC输入 100- 240V (50/60Hz)
