SDH综合测试仪TX300e

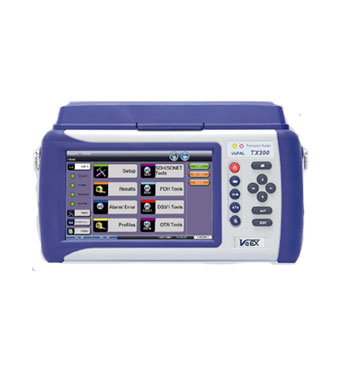

SDH综合测试仪 TX300e

产品特点

※ 带有直观用户界面的高分辨率彩色触摸屏,适合在任何

光线环境下进行阅读。

※ 功能强大,使用灵活,外观坚固的便携式测试仪表,适

合于当今的现场测试环境。

※ 是从业于SDH/以太网等 MSTP 网络的现场工程师和安

装维护人员的理想工具。

※ 通过仪表以太网口远端控制功能的应用,工程师可在远

端快速参与管理控制仪表测试和服务验证。

※ 通过用户自定义测试文件和阈值,保证用户快速进入测

试并保证用户测试内容的一致性。

※ USB接口支持FTP文件的上传,这保证了用户测试结果

的快速传送,测试结果,测试配置等进行管理,并可形成标准测试报告。

※ 高容量,长寿命的内置锂电池,并可实时显示电量状况。

产品主要功能

DS3E4。双E1接收,可进行双向监测。

E1E3DS1DS3 速率脉冲波形分析。电平和频率、测试。

※ 路径踪迹产生和分析。

APS 保护倒换测试。

※ 环回时延测试。

※ 频率拉偏测试。

※ 监测和解码。

TCM 监测


OTN/SDH/PDH

155Mb/s622Mb/s2.5Gb/s and 10Gb/s SDH测试。

2.7Gb/s10.7Gb/s OTN 测试。

11.05Gb/s11.09Gb/s

E1E3 PDH 测试。 可选 DS1


以太网和光纤通道测试

10GigE LANWAN测试

※ 一个10GbELAN/WANXFP口,二个1000Base - XSFP

口,和二个10/100/1000T RJ45

※ 服务于存储网的1G/2G/4G 光纤通道测试。

※ 支持Q-in-Q (VLAN)MPLS测试

※ 符合于RFC2544的吞吐量,时延,帧丢失和背靠背测试。

L1L2L3 误码测试。

※ 多码流发生和分析,满足用户多业务的端到端QoS验证。


SDH功能

测量方式

中断方式

监测方式

穿通方式

变更选择 SOH bytes

告警产生和错误注入非注入通过方式

信号透传



信号结构



STM-1
(
需要VC-n虚容器)

成帧和非成帧(符合ITU-T 0.150)

STM-4/16/64
(
需要VC-n虚容器)

Bulk TSS(符合 ITU-T0.181)

成帧和非成帧

PDH测试图案(符合 ITU-T 0.150)

映射(符合 ITU-T G.707)C-12(非成帧或E1帧)
